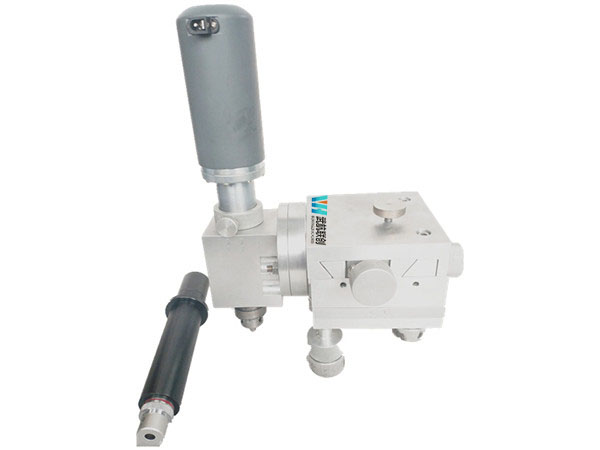

精密打孔装置

      在采用盲孔法对各种材料进行残余应力分析和研究时，要求在被测材料上打一个小盲孔，该孔的深度与位置偏差会直接导致测试结果出现严重偏差甚至完全错误。相关资料及大量研究表明，在进行盲孔法残余应力测试时既要**盲孔与应变片的对中精度，还要严格控制打孔的深度，因此使用手枪钻直接钻孔是无法**钻孔精度的。目前，市场上现有的打孔装置普遍采用钻杆钻套结构，三足或四足定位，虽然采用了显微镜定位，但因其结构设计不合理，对中精度不高，调整范围小，重复定位精度低，深度控制采用定位片，精度非常差，根本不能满足盲孔法应力测试对盲孔精度的要求，导致已售设备90%以上处于闲置状态，为此我公司设计开发了一款.新的HX-ZK-II型精密钻孔装置。

       打孔装置包括：工作台；水平运动机构，活动设置于工作台上，用于在水平方向进行运动；竖直运动机构，与水平运动机构活动连接，用于在竖直方向进行运动；固定件，与竖直运动机构连接；平衡杆，与固定件固定连接，平衡杆具有一端和第二端，一端设置有打孔机构，第二端设置有校准机构，打孔机构与校准机构在与垂直于所述平衡杆的方向上平齐；固定位，固定设置于工作台上，且与打孔机构对应设置；第二固定位，固定设置于工作台上，且与校准机构对应设置；打孔机构包括钻头、驱动杆以及驱动电机，驱动电机固定设置于所述平衡杆的端，驱动电机与驱动杆连接，驱动杆与钻头连接。
